FRP SYSTEM®
Sistema di consolidamento strutturale per murature e calcestruzzo, che utilizza prodotti laminati in carbonio pultrusi, tessuti e reti unidirezionali, bidirezionali, quadriassiali, barre e sistemi di ancoraggio, adesivi e malte approvati per il consolidamento di strutture in c.a., c.a.p., murature, legno e acciaio.
Lamelle CFK in carbonio pultruse- dotate di CVT
✔ CAMPI DI IMPIEGO

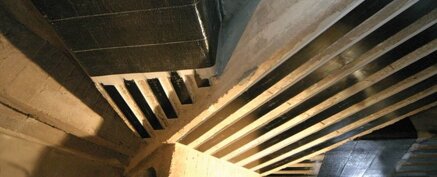

- Rinforzo a flessione di travi e solai in c.a. e c.a.p. anche di grandi luci
- Incremento di resistenza agli urti e riduzione dei meccanismi di collasso di tipo fragile
- Incremento di resistenza di pannelli murari, archi, volte a carichi e ad azioni sismiche elementi resistenti per azioni sismiche nel piano e fuori dal piano murario
- Rinforzo di travi e solai lignei - rinforzo di travi e colonne in acciaio
Classificazione
Lamelle CFK 150/2000
- 150/2000/0514 larg.cm. 5 spess.mm 1,4
- 150/2000/0814 larg.cm 8 spess.mm 1,4
- 150/2000/1014 larg.cm 10 spess.cm1,4
- 150/2000/1214 larg.cm12 spess. cm 1,4
Classe C150/2000
▶Modulo elastico > 160 GPa ▶Resistenza a trazione > 2500 Mpa ▶Allungamento > 1,5%

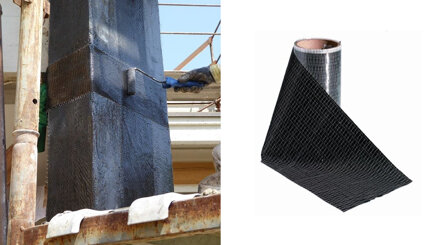

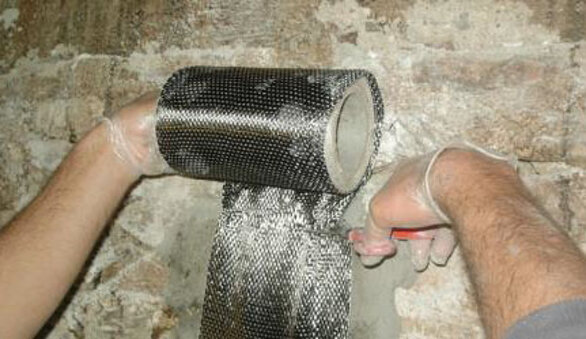

Fibre C-SHEET
Completano il sistema di rinforzo strutturale FRP SYSTEM, il tessuto unidirezionale in fibra di carbonio C-SHEET 240/300, il sistema di ancoraggio con i connettori AFIX e CFIX, con le barre pultruse CFK e BFK e gli adesivi approvati della linea RESIN, marcati ai sensi della norma EN 1504-4in carbonio unidirezionali ad alta efficienza.
C-sheet HR-HM in carbonio unidirezionale
C-sheet Q HR in carbonio quadriassiale, indicato per nodi travi -pilastro
- 240/230/10-20 Altezza cm 10-20 gramm./mq 300 GPa 240
- 240/230/30-50 Altezza cm 30-50 gramm./mq 300 GPa 240
- 240/600/20 Altezza cm 20 gramm./mq 600 GPa 240
- 240/600/30-50 Altezza cm30-50 gramm./mq 600 GPa 240
- 240/380/127Q Altezza cm 127 gramm,/mq 380 GPa 240 ( Rotoli da 50 ml)
Fibre A-SHEET
Classificazione
▶Modulo elastico 120 GPa ▶Resistenza a trazione 2900 Mpa▶Allungamento 2,5%
Unidirezionali , costituito da nastri in fibra di aramide resi solidali al supporto calcestruzzo e muratura con speciali formulati adesivi ad elevate prestazioni meccaniche -
- A-SHEET 120/300 Altezza.cm 30-50, grammatura mq 300
- A-SHEET 120/400 Altezza cm 30-50. grammatura 400
Fibre G-SHEET
Classificazione
- G-SHEET 350 BI Alt.cm 30-50 g/mq 350
- G-SHEET400 Uni Alt.cm 30-50 g/mq 400
- G-SHEET900 Uni Alt.cm 30-50 g/mq 900
- G-SHEET1140 Q Alt. cm 127 g/mq 1140
Unidirezionali, bidirezionali, quadrassiali tipo E in fibra di vetro E .Tale sistema conferisce particolari caratteristiche di resistenza alla struttura su cui viene applicato sia sotto forma di placcaggio che di wrapping (fasciatura), incrementando la resistenza e la duttilità senza sovraccarico della struttura.
▶Modulo elastico 73 GPa ▶Resistenza a trazione 3000Mpa▶Allungamento 3-4%
Fibre B-SHEET
In tessuto unidirezionale di elevata qualità costituito da fibre di basalto prodotte dalla fusione e dalla filatura di rocce vulcaniche. La fibra di basalto ad alta tenacità è indicata per rinforzi di calcestruzzi e murature e per strutture soggette a forti urti e impatti.
▶Modulo elastico 90 GPa ▶Resistenza a trazione 3200Mpa▶Allungamento 3%
Classificazione
- B-SHEET 90/300 Altezza cm 20-30-50 gramm.mq 300
- B-SHEET 90/400 Altezza cm 30-50 gramm. mq 400
- B-SHEET 90/600 Altezza cm 30-50 gramm mq/600

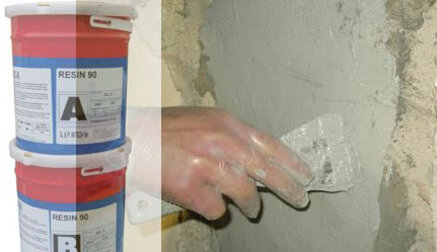

Adesivi epossidici per incollaggio ed iniezioni
Le resine e gli adesivi RESIN sono marcati CE (EN 1504) e sono utilizzati per regolarizzare le superfici e incollare/impregnare il rinforzo FRP.
Resin 70
Resin RG380
Resin 90-95
Legante epossidico per sistemi di resa in resina, indicato per incollagi e confezionamento di malte. Idoneo per tutti i materiali di costruzione.
Adesivo bicomponente in viniliestere idoneo per il fissaggio rapido, in particolar modo ai calcestruzzi e laterizi. Predosato, senza nessun rischio di errore di dosaggio.
Adesivo epossidico in pasta particolamente indicati per stucchi e incollaggi strutturali per il sistema FRP system
Resi Primer-E
RESIN PRIMER è un promotore d’adesione fluido ecologico, esente solvente.. Consentono di penetrare qualsiasi tipo di supporto poroso, calcestruzzo, cemento, muratura, legno, impregnando e consolidando la superficie e consentendo la creazione di ponti d’aggancio stabili per i successivi trattamenti in resina. RESIN PRIMER e RESIN PRIME E sono marcati come componenti, ove richiesti, nei sistemi adesivi srutturali RESIN 75 e RESIN 90.
Le resine sono per la maggior parte bicomponenti, e si dividono in primer adesivi in pasta e fluidi .
È pertanto fondamentale mescolare i componenti A e B secondo i corretti rapporti di catalisi indicati dal produttore.
L’impregnazione del tessuto deve inoltre essere garantita per tutto lo spessore

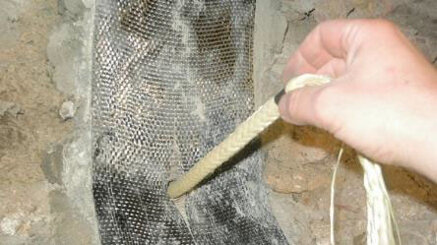

Ancoraggi-barre-connettori -
pezzi speciali
Barre CFK
Barre BFK
Barre GFK
in carbonio pultruse ad aderenza migliorata.▶Modulo elastico >150 GPa ▶Resistenza a trazione >2300Mpa▶Allungamento >1,5%
in basalto pultruse ad aderenza migliorata. ▶Modulo elastico >62 GPa ▶Resistenza a trazione >1700Mpa▶Allungamento >2,5%
in vetro pultruse ad aderenza migliorata .
▶Modulo elastico >40GPa ▶Resistenza a trazione >1000Mpa▶Allungamento >2,5%
Steel Anchorfix
Afix
Cfix
Barre elicoidali in acciaio inox per cucitura a secco delle murature. ▶Modulo elastico 200 GPa ▶Resistenza a trazione 1100Mpa▶Allungamento >5%
Connettori in fibra aramidica per ancoraggio. ▶Modulo elastico 110 GPa ▶Resistenza a trazione 1600Mpa▶Allungamento 1,5%
Connettori in fibra di carbonio per ancoraggio. ▶Modulo elastico 230 GPa ▶Resistenza a trazione 1600Mpa▶Allungamento 0,8%
Sfix
Gfix AR
RG fix
Connettori in trefoli di acciaio per ancoraggio. ▶Modulo elastico 170 GPa ▶Resistenza a trazione 2800Mpa▶Allungamento 1,8%
Connettori in fibra di vetro AR per ancoraggio. ▶Modulo elastico 65 GPa ▶Resistenza a trazione >850Mpa▶Allungamento >1,5%
Connettori rigidi ad L in GFRP alcali resistenti per ancoraggio. ▶Modulo elastico 50 GPa ▶Resistenza a trazione 45Kn▶Allungamento 1,5%
